I FORMATI VIDEO
Innanzitutto è bene chiarire che parlando di 4:3 o 16:9 idichiamo il rapporto esistente tra la base e l'altezza di un formato tipicamente televisivo, sia che sia riferito alle immagini vere e proprie che agli schermi dei televisori.
La maggior parte dei TV presenti nelle case degli utenti sono dotati di
schermi in rapporto 4:3, se su di essi volessimo vedere un film con un formato
più largo (ad esempio 16:9) senza tagliare ai lati i fotogrammi, saremmo
costretti ad avere due bande nere sopra e sotto l'immagine, questa modalità di
visione è nota con il termine "letter box".
Se invece disponessiomo di un TV con schermo a 16:9 potremmo vedere l'immagine a
tutto schermo.
Nella scelta delle dimensioni dello schermo da adottare, è da tenere presente
che a parità di diagonale, uno schermo in formato 4:3 ha una superficie maggiore
di uno in formato 16:9. Per equivalersi nella dimensione d'immagine uno schermo
in formato 16:9 dovrà avere una diagonale maggiore di uno in 4:3
NOTA
Bisogna però notare come, nel mondo cinematografico puro, i rapporti di forma
dell'immagine non vengono in genere espressi con le proporzioni sopra indicate
ma, in maniera del tutto equivalente, rapportandoli a uno schermo di altezza
unitaria. I due formati generalmente utilizzati nel cinema moderno sono:
1,85 : 1 VistaVision e 2,35 : 1 Cinemascope
Formato 4:3
4:3 = 1.33 : 1
E' il formato delle TV tradizionali, nonchè il formato previsto dal normale
segnale video.
Sui normali televisori un film si vede a schermo pieno senza alcuna banda nera
sopra e sotto, mentre con un televisore 12:9 l'immagine risulterebbe estesa in
senso orizzontale pregiudicando la geometria degli oggetti rappresentati.
Generalmente i televisori mettono a disposizione tramite menù la scelta della
migliore condizione di visione in funzione del rapporto di aspetto fornito.
Formato Widescreen (16:9)
Widescreen (16:9 = 1,78 : 1)
Si tratta di tutti i formati di immagine "panoramici", il cui aspetto è
più largo del normale 4:3. Riproducendo immagini di questo tipo su un TV
4:3, si ha principalmente un problema: l'immagine occupa tutto lo schermo ma
appare schiacciata in senso orizzontale distorcendone la corretta geometria.
Per risolvere questo problema si riduce la dimensione dell'immagine in senso
verticale aggiungendo due fasce nere sopra e sotto all'immagine utile.
Questa condizione prende il nome di "letterbox". Il che, a sua volta,
comporta altri due problemi: innanzitutto l'immagine generale, a parità di
schermo, apparirà più piccola rispetto a quella ottenibile con un segnale
formato 4:3, inoltre, visto che parte del segnale viene "buttata via" in bande
nere, l'immagine utile potrà avvalersi di una risoluzione minore, di una minore
quantità di linee che la definiscono.
Questo avviene perchè il formato immagine standard presente nel nostro paese è
4:3, quindi è necessario riempire con righe nere la parte superiore e inferiore
dell'immagine, in modo da raggiungere le corrette proporzioni.
La Videocamera
Nel caso delle videocamere il rapporto di aspetto viene deciso
tramite opportune impostazioni nel menù, in questo caso non ci sono più vincoli
o standard.
Tra le diverse generazioni di videocamere troviamo l'evoluzione del sistema per
la modifica del rapporto d'aspetto.
I primi modelli realizzavano il così detto "effetto cinema", che
consisteva nel porre due bande nere sopra e sotto l'immagine, per avere un
formato 16:9 inserito nel tradizionale 4:3.
Successivamente, con l'introduzione della funzione di steady shot elettronico
(stabilizzatore d'immagine), si sono potuti utilizzare quei pixels del sensore
dedicati alla stabilizzazione dell'immagine, al fine di ottenere un reale 16:9.
L'ultima generazione di telecamere è dotata di CCD in formato 16:9 nativo. con
la possibilità di abilitare la funzione 4:3 tramite opportune impostazioni del
menù.
Questa situazione è in grado di ottimizzare la risoluzione dell'immagine, grazie
alla possibilità di sfruttare a pieno tutti i pixels di cui è dotato il sensore
e di fornire immagini di eccellente qualità.
Lo sviluppo di queste videocamere richiede da parte dell'utilizzatore la
necessaria conoscenza delle modalità di funzionamento in caso di riproduzione
dell'immagine nei due formati 16:9 / 4:3 e delle impostazioni necessarie al fine
di ottenere sullo schermo televisivo un'immagine priva di distorsioni.
Al fine di chiarire in modo semplice ed esaustivo le differenti situazioni che
si possono creare, si illustrano nelle successive figure le principali
combinazioni di visione dell'immagine nei due rapporti d'aspetto, su altrettanti
schermi televisivi.
Utilizzando un televisore con schermo 16:9 |
||
|
|

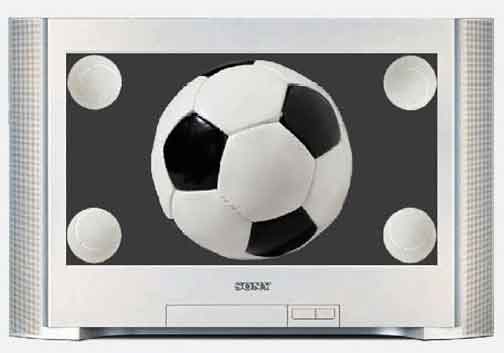

Rappresentazione di una videocamera impostata in 16:9 - La geometria delle immagini è perfette |
|
|

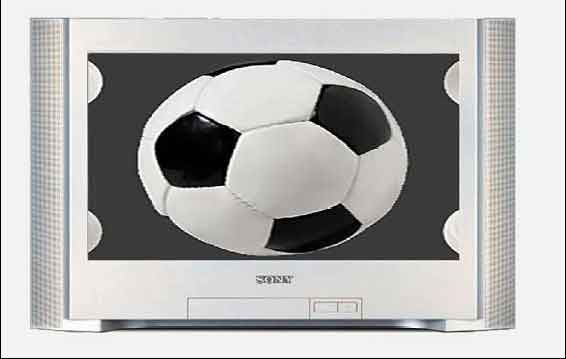

Rappresentazione di una videocamera impostata in 4:3 - L'immagine ripresa dalla videocamera risulterà meno "panoramica" di quella ripresa in 16:9 - La geometria dell'immagine visibile sul TV risulta deformata in senso orizzontale |
|
|

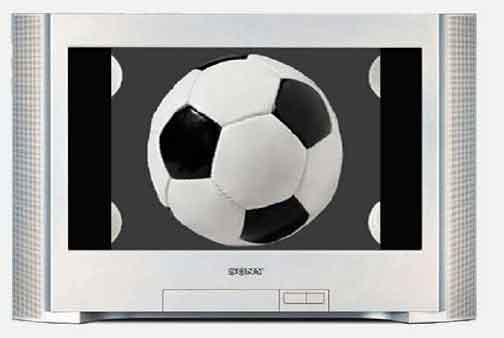

Rappresentazione di una videocamera impostata in 4:3 - Se il televisore prevede la possibilità di adattare l'immagine allo schermo per riportarla all'originale 4:3, compariranno lateralmente due bande nere e l'immagine riprenderà le esatte proporzioni. |
|
|

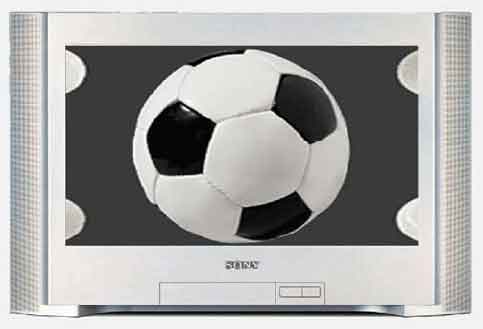

Rappresentazione di una videocamera impostata in 4:3 - Se il televisore prevede la possibilità di adattare l'immagine allo schermo con il formato esteso (smart) avremo un'immagine più simile all'originale verso il centro e più deformata alle estremità. |
|
|

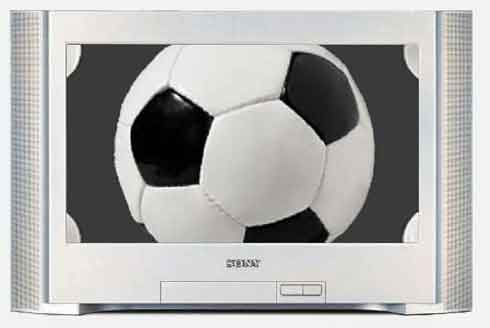

Rappresentazione di una videocamera impostata in 4:3 - Se il televisore prevede la possibilità di adattare l'immagine allo schermo con il formato zoom, avremo un'immagine che rispetterà l'esatta geometria dell'originale sia in orizzontale che in verticale, ma, una banda orizzontale superiore ed inferiore dell'immagine non sarà visibile. |
Utilizzando un televisore con schermo 4:3 |
||
|
|

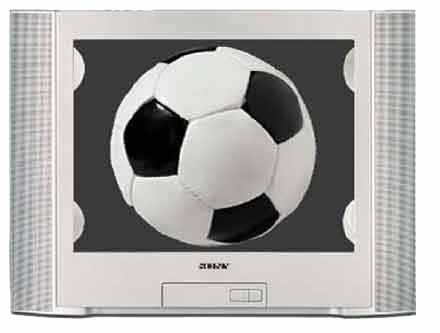

Rappresentazione di una videocamera impostata in 4:3 - La geometria delle immagini è perfetta |
|
|

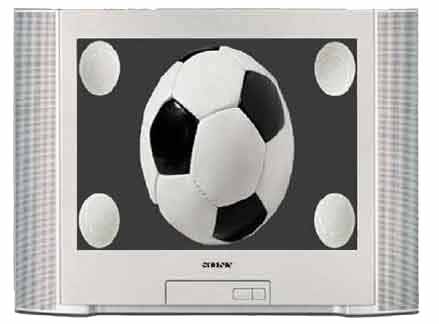

Rappresentazione di una videocamera impostata in 16:9 - La geometria delle immagini è deformata orizzontalmente |
|
|

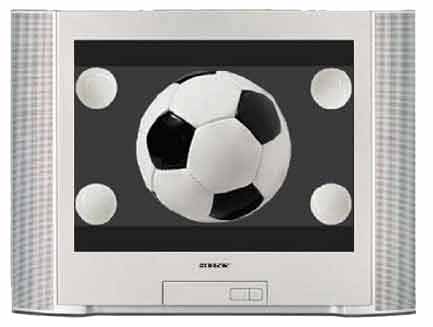

Rappresentazione di una videocamera impostata in 16:9 - Se il televisore prevede la possibilità di adattare l'immagine allo schermo con il formato 16:9, compariranno due bande nere sopra e sotto all'immagine che riprenderà le corrette proporzioni e geometria. |
